產品介紹

1. 產品簡介

1.1 自泄防凍型消防水炮是一種與供水管路連接，由帶有防凍自泄功能的炮座、球閥（除非客戶特別注明，否則一般不帶球閥）、消防水炮等組成消防滅火裝置。主要組成部分有：消防水炮、球閥（視客戶要求而定）、本體、法蘭接管、閥體、彎管、自動排水裝置、導桿、閥桿、閥瓣、法蘭接口等。

1.2 自泄防凍型消防水炮可安裝在石油化工企業、儲罐區、機場、倉庫、港口碼頭、車庫等場所，實現遠距離撲滅火災的目的。使用方便，迅速、效率高。

2. 產品分類

   炮座按其進水口連接法蘭規格分為：DN100型和DN150型兩種。公稱壓力均為1.6MPa

3. 型號編制

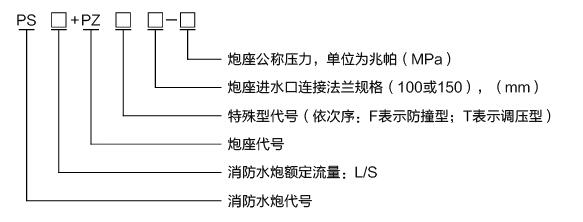

  自泄防凍型消防水炮型號編制方法如下所示。

  示例1: 消防水炮流量為30L/S，炮座進水口連接法蘭為DN100、公稱壓力為1.6MPa的自泄防凍型消防水炮型號表示為：PS30+PZ100-1.6。

  示例2: 消防水炮流量為(30-50)L/S，炮座進水口連接法蘭為DN150、公稱壓力為1.6MP，且炮座具有調壓功能的自泄防凍型消防水炮型號表示為：PS(30-50)+PZT150-1.6。

產品尺寸參考圖

3. 自泄防凍型消防水炮與管網連接法蘭尺寸說明

法蘭結構圖	法蘭尺寸規格表（單位：mm）
	進水口公稱通徑	法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔直徑d0	螺栓數/個
	100	220	180	18	8
